Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu?
Instalacja oświetlenia schodowego z dwoma czujnikami ruchu jest zadaniem prostszym, niż mogłoby się wydawać. Zapomnij o standardowych włącznikach – postaw na czujniki połączone równolegle. Zamontuj jeden z nich u dołu, a drugi na szczycie schodów. Każdy czujnik posiada trzy istotne przewody:
- fazę (L),
- neutralny (N),
- wyjście (OUT).
Fazę (L) podłączasz bezpośrednio do źródła prądu. Przewód neutralny (N) z kolei łączysz z przewodem neutralnym istniejącej instalacji. Najważniejszy jest jednak przewód wyjściowy (OUT) – to on łączy się z kablem prowadzącym wprost do lamp schodowych. Pamiętaj o odpowiednim zasilaczu i sprawdź napięcie, aby zabezpieczyć delikatne diody LED przed uszkodzeniem. Po prawidłowym podłączeniu system powinien sprawnie wykrywać ruch, automatycznie uruchamiając oświetlenie na schodach –to niesamowicie komfortowe rozwiązanie!
Jakie są korzyści z zastosowania oświetlenia schodowego z czujnikami ruchu?
Oświetlenie schodowe aktywowane ruchem to rozwiązanie, które łączy w sobie wygodę, bezpieczeństwo i oszczędność energii, znajdując zastosowanie w różnorodnych budynkach. Przede wszystkim, znacząco podnosi ono poziom bezpieczeństwa, eliminując ryzyko potencjalnych wypadków, takich jak potknięcia czy upadki, szczególnie w miejscach o ograniczonym dostępie światła. Dzięki czułym sensorom ruchu, system reaguje błyskawicznie na obecność osoby na schodach, natychmiastowo włączając światło – to nieoceniona pomoc zwłaszcza po zmroku. Komfort użytkowania również wzrasta, ponieważ automatyczne uruchamianie oświetlenia zwalnia nas z konieczności poszukiwania włącznika. Co więcej, system inteligentnie wyłącza światło, gdy schody pozostają puste, co bezpośrednio wpływa na redukcję zużycia energii elektrycznej. Wszechstronność tego typu oświetlenia sprawia, że doskonale sprawdza się zarówno w domach jednorodzinnych, jak i w przestrzeniach publicznych, takich jak hotele czy biurowce. Krótko mówiąc, wszędzie tam, gdzie priorytetem jest bezpieczeństwo i komfort użytkowników, oświetlenie schodowe z czujnikami ruchu stanowi idealne rozwiązanie.
Jak zaplanować instalację oświetlenia schodowego z czujnikami ruchu?
Projektując oświetlenie schodowe aktywowane ruchem, warto wziąć pod uwagę parę istotnych kwestii.
- skoncentruj się na wyborze właściwych czujników ruchu,
- zadbaj o strategiczne rozmieszczenie czujników,
- wybierz optymalne rozwiązanie oświetleniowe,
- zadbaj o zabezpieczenie całej instalacji elektrycznej,
- upewnij się, że cała instalacja spełnia obowiązujące normy elektryczne.
Na samym początku, istotny jest zarówno zasięg detekcji czujników ruchu, jak i kąt widzenia, który obejmują. Przykładowo, w budynkach mieszkalnych zazwyczaj wystarczający okazuje się zasięg w granicach 6-8 metrów. Czujniki najlepiej umieścić na początku i na końcu biegu schodów, a zalecana wysokość ich montażu oscyluje w przedziale 1,2-1,5 metra. Dodatkowo, zadbaj o to, aby zapewnić łatwy dostęp do zasilania w celu ewentualnego serwisowania, pamiętając jednocześnie o odpowiednim zabezpieczeniu. W przypadku oświetlenia popularnym wyborem są taśmy LED. Dobierając je, nie zapomnij o dopasowaniu odpowiedniego zasilacza, np. 12V lub 24V i skrupulatnie oblicz zapotrzebowanie na moc całej instalacji. Następnie, dokładnie zmierz potrzebną długość przewodów i dobierz adekwatny przekrój. Często stosuje się przewody o przekroju 0,75 mm² lub 1 mm². Stosowanie różnych kolorów izolacji przewodów znacznie uprości ich identyfikację podczas podłączania. Do zabezpieczenia całej instalacji elektrycznej wykorzystaj bezpieczniki topikowe lub wyłączniki nadprądowe, które ochronią obwód przed przeciążeniem. Wreszcie, upewnij się, że cała instalacja spełnia obowiązujące normy elektryczne, co zagwarantuje bezpieczeństwo użytkowania.
Jak działają czujniki ruchu w oświetleniu schodowym?
Czujniki ruchu stanowią fundament systemów automatycznego oświetlenia schodów, wykorzystując różnorodne technologie do identyfikacji zbliżających się osób. Wśród nich prym wiodą czujniki PIR, czyli pasywne czujniki podczerwieni, które reagują na zmiany temperatury otoczenia. Gdy tylko osoba znajdzie się w obszarze ich działania, czujnik natychmiast rejestruje zmianę ciepła, co skutkuje automatycznym włączeniem oświetlenia schodów – to niezwykle komfortowe rozwiązanie!
Światło rozbłyśnie, gdy tylko zbliżysz się do schodów, niezależnie od kierunku, z którego nadejdziesz. Jednak, aby uniknąć niepotrzebnego zużycia energii, po upływie określonego czasu, gdy czujnik nie zarejestruje dalszej aktywności, oświetlenie samoistnie zgaśnie. To naprawdę inteligentne i oszczędne rozwiązanie.
Co więcej, większość czujników ruchu wyposażona jest w dodatkowe funkcje, takie jak regulacja czułości oraz ustawienie progu oświetlenia, dzięki czemu możemy precyzyjnie określić, przy jakiej jasności otoczenia mają się aktywować. Dodatkowo, mamy możliwość skonfigurowania czasu, po którym światło ma się automatycznie wyłączyć, zapewniając pełną kontrolę nad działaniem systemu.

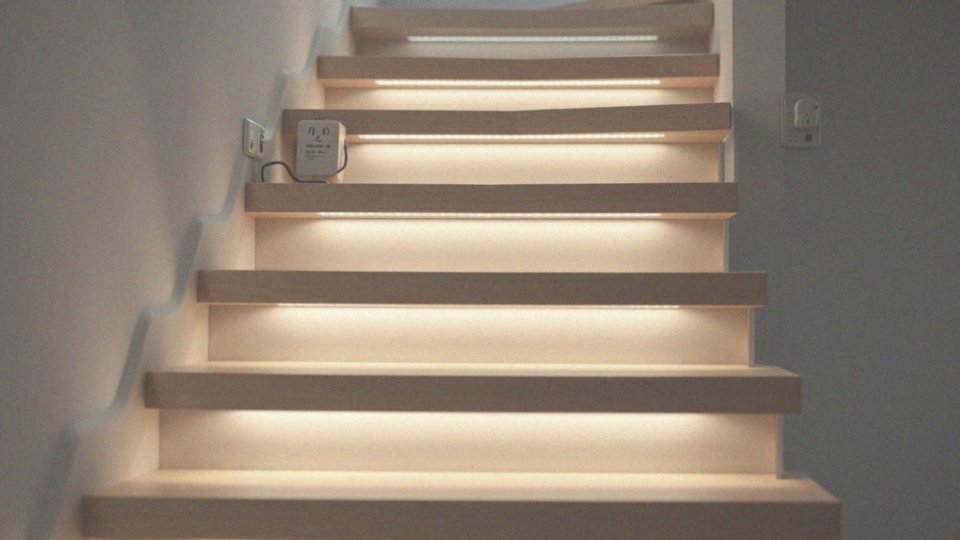

Jakie źródło zasilania jest odpowiednie dla oświetlenia schodowego z czujnikami ruchu?
Wybór odpowiedniego zasilacza do oświetlenia schodowego z czujnikami ruchu jest kluczowy i zależy przede wszystkim od rodzaju zastosowanego oświetlenia. Popularnym rozwiązaniem są taśmy LED, które zazwyczaj pracują na bezpiecznym napięciu 12 V lub 24 V. Zatem, potrzebny jest zasilacz, który obniży standardowe napięcie sieciowe (230 V) do wymaganej wartości. Użycie niskiego napięcia znacząco podnosi poziom bezpieczeństwa instalacji. Pamiętajmy również o dobraniu zasilacza o odpowiedniej mocy, aby bez problemu zasilić całą instalację oświetleniową. Niedostateczna moc może powodować nieprawidłowe działanie, natomiast zbyt wysokie napięcie grozi uszkodzeniem delikatnych diod LED.
Jakie są normy zabezpieczeń przy instalacji elektrycznej oświetlenia schodowego?
Podczas instalacji oświetlenia schodowego, bezwzględnym priorytetem jest przestrzeganie zasad bezpieczeństwa – fundamentalny aspekt, który chroni przed porażeniem elektrycznym i pożarem, a także zapewnia długotrwałą i bezproblemową pracę całej instalacji. Oto kluczowe kwestie, o których należy pamiętać:
- Przewody elektryczne: należy dobrać przewody o odpowiednim przekroju, uwzględniając obciążenie. Standardowo stosuje się przewody o przekroju 1,5 mm² lub 2,5 mm². Istotna jest również jakość izolacji, która musi być odporna na warunki panujące w miejscu montażu,
- Zabezpieczenia: konieczne jest zastosowanie bezpieczników topikowych lub wyłączników nadprądowych, dopasowanych do obciążalności obwodu. Na przykład, dla taśm LED o mocy 50W/12V, wystarczający będzie bezpiecznik 5A,
- Połączenia elektryczne: należy zadbać, by połączenia były trwałe i bezpieczne, np. poprzez użycie złączek, kostek zaciskowych lub lutowania. Konieczne jest również zabezpieczenie ich przed wilgocią za pomocą koszulek termokurczliwych lub specjalnych puszek,
- Ochrona przed wilgocią: w miejscach narażonych na wilgoć, takich jak piwnice czy schody zewnętrzne, niezbędne jest stosowanie opraw o odpowiedniej klasie szczelności. Dla ochrony przed bryzgami wody wystarczy IP44, natomiast przed strumieniem wody – IP65,
- Uziemienie: instalacja bezwzględnie musi być uziemiona. Metalowe elementy opraw oświetleniowych należy połączyć z przewodem ochronnym (PE). Ponadto, obwód elektryczny powinien być wyposażony w wyłącznik różnicowoprądowy (RCD) o prądzie różnicowym zadziałania nie większym niż 30 mA. Ten element znacząco podnosi poziom bezpieczeństwa,
- Zgodność z normami: ważne, aby cała instalacja spełniała aktualne wymogi norm i przepisów, na przykład normy PN-HD 60364,
- Testowanie: po zakończeniu montażu, niezbędne jest dokładne przetestowanie instalacji elektrycznej. Należy zmierzyć rezystancję izolacji, sprawdzić ciągłość przewodów ochronnych oraz prawidłowe działanie wyłącznika RCD.
Przestrzeganie tych zasad stanowi fundament bezpiecznej instalacji oświetlenia schodowego i znacząco redukuje ryzyko potencjalnych wypadków.
Jakie przewody są potrzebne do podłączenia czujników ruchu?
Aby prawidłowo podłączyć czujnik ruchu, potrzebujesz trzech przewodów:
- fazy (L), która doprowadza zasilanie do czujnika,
- przewodu neutralnego (N), który domyka obwód i umożliwia przepływ prądu elektrycznego,
- wyjścia (OUT), które wysyła sygnał aktywujący oświetlenie schodowe po wykryciu ruchu.
Co ważne, w instalacjach o napięciu 230V kluczowe dla bezpieczeństwa jest również podłączenie przewodu ochronnego PE.
Jak podłączyć przewód fazowy (L) do źródła zasilania?
Podłącz przewód fazowy (L) do zacisku oznaczonego „L” w zasilaczu lub puszce elektrycznej, pamiętając o bezwzględnym priorytecie bezpieczeństwa. Przed przystąpieniem do pracy upewnij się, że obwód jest odłączony od zasilania, aby zminimalizować ryzyko porażenia prądem. Solidne i trwałe połączenie jest kluczowe, a złączki WAGO stanowią doskonałe rozwiązanie, gwarantując pewność i niezawodność. Dodatkowo, zabezpiecz połączenie koszulkami termokurczliwymi, co zapewni dodatkową izolację i ochronę przed wilgocią oraz kurzem. W rezultacie otrzymasz bezpieczną i niezawodną instalację elektryczną.

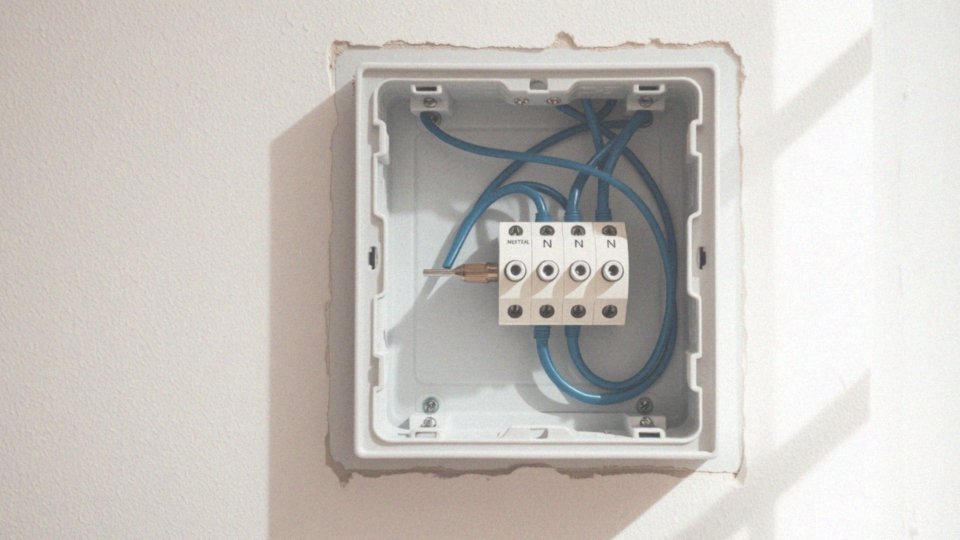

Jak podłączyć przewód neutralny (N) do instalacji?
Podłącz przewód neutralny (N) do odpowiedniego zacisku oznaczonego literą „N” w Twojej instalacji elektrycznej. Pamiętaj, bezpieczeństwo przede wszystkim! Zanim cokolwiek zaczniesz, odłącz dopływ prądu – to uchroni Cię przed niebezpiecznym porażeniem. Aby zapewnić trwałe i bezpieczne połączenie, warto sięgnąć po złączki instalacyjne, np. popularne i cenione złączki WAGO. Alternatywnie, możesz użyć koszulek termokurczliwych, które dodatkowo zabezpieczą połączenie. Złączki dają gwarancję solidnego połączenia, a koszulki termokurczliwe oferują dodatkową ochronę przed zawilgoceniem i korozją, co znacząco wpływa na żywotność całej instalacji.
Jak podłączyć przewód wyjściowy (OUT) do oświetlenia schodowego?
Podłącz przewód wyjściowy (OUT) z czujnika ruchu bezpośrednio do przewodu zasilającego oświetlenie schodowe – to całkiem proste. Jeśli jednak korzystasz z taśm LED, podłącz ten przewód OUT do zasilacza taśmy, pamiętając o zachowaniu właściwej biegunowości. Jest to kluczowe, aby uniknąć uszkodzenia diod. Aby zapewnić trwałe i bezpieczne połączenie, warto wykorzystać złączki, takie jak WAGO, lub alternatywnie koszulki termokurczliwe. Dzięki temu zabezpieczysz instalację przed przypadkowym odłączeniem, jednocześnie wydłużając jej żywotność. Naprawdę warto zadbać o ten szczegół.
Gdzie umieścić czujniki ruchu na schodach?
Odpowiednie rozmieszczenie detektorów ruchu ma kluczowe znaczenie dla sprawnego działania całego systemu oświetleniowego. Aby cieszyć się jego pełną efektywnością, warto dobrze zaplanować ich instalację. Oto kilka kluczowych aspektów, na które warto zwrócić uwagę:
- Umieszczenie na początku i końcu biegu schodów: Takie rozwiązanie zagwarantuje, że ruch zostanie zarejestrowany niezależnie od tego, czy wchodzimy, czy schodzimy po schodach, co znacząco podnosi komfort użytkowania,
- Wysokość montażu: Najlepszy przedział to 1-1,5 metra nad poziomem podłogi. Taka wysokość stanowi optymalny kompromis, pozwalający na wykrywanie zarówno osób dorosłych, jak i dzieci, a jednocześnie minimalizuje ryzyko uruchomienia przez zwierzęta domowe,
- Kąt widzenia: Upewnij się, że kąt widzenia czujnika obejmuje całą szerokość schodów. Jeśli posiadasz modele z regulowanym kątem, masz możliwość precyzyjnego dopasowania ich do specyfiki Twoich schodów. Szerokie schody będą wymagały oczywiście szerszego kąta,
- Zasięg działania: Zasięg działania czujników powinien pokrywać całą powierzchnię schodów. Standardowy zasięg, wynoszący 6-8 metrów, w większości domów powinien być wystarczający, jednak warto to zweryfikować,
- Unikanie przeszkód: Pamiętaj również, aby upewnić się, że nic nie blokuje czujników. Meble lub inne przeszkody mogą zakłócać ich prawidłową pracę,
- Ochrona przed warunkami zewnętrznymi: Unikaj lokalizacji, w których czujniki narażone są na bezpośrednie działanie promieni słonecznych lub źródła ciepła, takie jak grzejniki. Takie warunki mogą powodować nieprawidłowe działanie czujników PIR i generowanie niepożądanych fałszywych alarmów.
Jakie są opcje regulacji czujników ruchu?
Czujniki ruchu dostępne w sklepach oferują szerokie możliwości konfiguracji. Dzięki temu można precyzyjnie dostosować ich działanie do indywidualnych wymagań i specyficznych warunków otoczenia. Kluczowe parametry, które można regulować, to:
- czułość detekcji,
- czas podtrzymania światła,
- próg zmierzchowy.
Ustawienie czułości pozwala decydować, jak wrażliwy będzie czujnik na ruch. Zbyt wysoka czułość może skutkować niepożądanymi aktywacjami, na przykład przez przemieszczające się zwierzęta, natomiast zbyt niska czułość może uniemożliwić wykrycie obecności człowieka. Czas świecenia definiuje, jak długo lampa pozostanie zapalona po zarejestrowaniu ruchu. Krótszy czas to mniejsze zużycie energii, jednak dłuższy zapewnia wygodę, zwłaszcza w miejscach takich jak klatki schodowe. Zazwyczaj można ustawić czas świecenia w przedziale od paru sekund do kilkunastu minut. Próg zadziałania, realizowany za pomocą czujnika zmierzchowego, sprawia, że czujnik reaguje wyłącznie po zapadnięciu zmroku, co przekłada się na oszczędności energii, ponieważ urządzenie ignoruje ruch w ciągu dnia. Można skonfigurować próg tak, aby światło włączało się dopiero, gdy otoczenie wyraźnie się ściemni. Możliwość regulacji tych parametrów sprawia, że czujnik ruchu staje się niezwykle uniwersalnym narzędziem, idealnym do zastosowania w różnych lokalizacjach. Elastyczność ta pozwala optymalizować pobór energii i podnosi komfort użytkowania systemu oświetleniowego.
Jak testować system oświetlenia schodowego z czujnikami ruchu?
Testując system oświetlenia schodowego reagujący na ruch, skup się na kilku istotnych elementach:
- upewnij się, że czujniki bezbłędnie rozpoznają ruch, zapalając światło od razu, niezależnie od kierunku podejścia,
- sprawdź, czy światło samoistnie gaśnie po ustalonym czasie – to kluczowe dla efektywnego zużycia energii,
- nie zapomnij o dokładnym sprawdzeniu wszystkich połączeń elektrycznych, które muszą być pewne, dobrze zabezpieczone i zaizolowane,
- ważne jest również, aby instalacja posiadała mechanizmy ochronne przed nadmiernym prądem, jak bezpieczniki lub wyłączniki,
- oceń działanie systemu w różnorodnych warunkach oświetleniowych,
- sprawdź, czy czujniki działają prawidłowo zarówno w pełnym słońcu, jak i po zmroku,
- jeśli twój system oferuje regulację czułości zmierzchowej, koniecznie ją przetestuj,
- powtarzaj te badania kilkakrotnie, aby zyskać pewność co do niezawodności oświetlenia,
- skoncentruj się na optymalnym ustawieniu czułości czujników,
- wybierz poziom, który zminimalizuje ryzyko fałszywych alarmów wywołanych przez zwierzęta czy np. opadające liście,
- jednocześnie, czujniki muszą bez problemu wykrywać obecność ludzi, co jest niezwykle ważne dla bezpieczeństwa i wygody użytkowania.

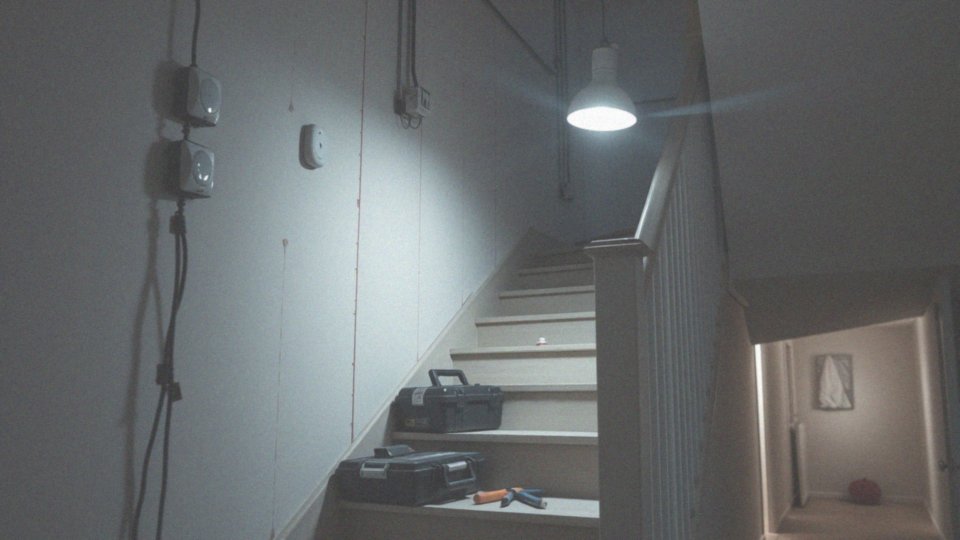

Jakie są typowe problemy przy instalacji oświetlenia schodowego z dwoma czujnikami ruchu?
Instalacja oświetlenia schodowego z dwoma czujnikami ruchu może sprawiać pewne trudności, najczęściej wynikają one z:
- nieprawidłowego podłączenia przewodów,
- awarii czujników,
- zastosowania zasilacza o niewłaściwej charakterystyce.
Błędy w okablowaniu, zwłaszcza pomylenie przewodów fazowych (L) z neutralnymi (N), to częsty problem, który może skutkować zwarciem, a nawet poważniejszym uszkodzeniem instalacji elektrycznej. Uszkodzone czujniki ruchu z kolei przestaną efektywnie wykrywać obecność osób, co często jest wynikiem uszkodzeń mechanicznych lub nieprawidłowej regulacji. Nieodpowiednia czułość czujników może powodować, że światło będzie się zapalać zbyt często, na przykład reagując na ruch zwierząt, lub zbyt rzadko, opóźniając reakcję na przechodzące osoby. Zbyt słaby zasilacz to kolejna przeszkoda, która objawia się migotaniem diod LED lub brakiem reakcji na ruch. Należy również pamiętać o prawidłowej biegunowości podłączenia LED, której naruszenie może doprowadzić do ich uszkodzenia lub całkowitego braku świecenia. Czasami problemem jest też brak kompatybilności pomiędzy poszczególnymi elementami systemu.
Jak zatem zminimalizować ewentualne trudności?
- Przede wszystkim kluczowe jest dokładne zaplanowanie całej instalacji,
- używajmy tylko sprawdzonych komponentów,
- skrupulatnie przestrzegajmy instrukcji montażu,
- niezwykle istotna jest również weryfikacja każdego połączenia,
- po zakończeniu prac koniecznie przetestujmy dokładnie działanie całego oświetlenia.
Gwarantuje to zarówno bezpieczeństwo, jak i prawidłowe funkcjonowanie systemu na długie lata.
