Podłączenie przyczepy samochodowej to nie tylko kwestia mechanicznego zaczepienia jej na haku. Równie ważna jest elektryka, czyli właściwe połączenie przewodów zasilających oświetlenie i inne funkcje. W tym celu stosuje się wtyczki 7- i 13-pinowe, które różnią się nie tylko liczbą styków, ale i zakresem obsługiwanych funkcji. Sprawdź, jak wybrać odpowiednie gniazdo do haka i jak poprawnie używać wtyczek do przyczepki zgodnie z przepisami.
Spis treści
Jakie gniazdo do haka: 7 czy 13 pin?
Wybór odpowiedniego gniazda zależy przede wszystkim od rodzaju przyczepy, z jakiej korzystasz. Jeśli używasz przyczepki lekkiej, z DMC nieprzekraczającym 750 kg (np. bagażowej, transportowej), zazwyczaj wystarczy gniazdo 7-pinowe. To rozwiązanie jest popularne i obsługuje podstawowe oświetlenie wymagane przepisami.
Natomiast w przypadku cięższych przyczep (kempingowych, lawet, bagażnika rowerowego) potrzebne jest gniazdo 13-pinowe. Tylko ono zapewni pełną komunikację między pojazdem a przyczepą. Obsługuje również światło cofania, co jest wymogiem prawnym przy większych gabarytach.
Różnice między instalacją 7-pinową a 13-pinową
Gniazdo 7-pinowe:
- Obsługuje: światła pozycyjne, stopu, kierunkowskazy, przeciwmgłowe.
- Nie obsługuje światła cofania.
- Nie zapewnia dodatkowego zasilania.
- Wystarcza dla przyczep lekkich (do 750 kg DMC) i prostych platform.
- Zgodne z normą ISO 1724.
Gniazdo 13-pinowe:
- Konieczne do cięższych przyczep (powyżej 750 kg DMC).
- Obsługuje wszystkie funkcje 7-pinów plus światło cofania, oświetlenie wewnętrzne i silnik wywrotu.
- Niezbędne w przyczepach kempingowych, lawetach, platformach rowerowych.
- Może zasilać inne urządzenia w przyczepie kempingowej (np. lodówkę) i ładować akumulator przyczepy.
- Zgodne z normą ISO 11446.
Właściwy wybór gniazda i wtyczki do przyczepki jest kluczowy dla legalnej i bezpiecznej jazdy.
Czy wtyczka przyczepy z 7 pinami pasuje do gniazda z 13 pinami?
Tak, jest to możliwe, ale wymaga zastosowania odpowiedniego adaptera. Jeśli Twój samochód ma gniazdo 13-pinowe, a przyczepa jest wyposażona we wtyczkę do przyczepki 7-pinową, możesz użyć redukcji 13→7 pin. To popularne, które pozwala w szybki sposób połączyć systemy bez konieczności wymiany całej wiązki elektrycznej.
W odwrotnym przypadku – gdy auto ma gniazdo 7-pin, a przyczepa 13-pin – również można zastosować adapter.
Jak podłączyć gniazdo 7-pinowe do przyczepy?
Podłączenie gniazda 7-pinowego jest proste i nie wymaga specjalistycznych narzędzi. Wystarczy:
- Upewnić się, że pojazd jest wyłączony i odłączony od zasilania.
- Przygotować przewody elektryczne zgodnie z zaleceniami producenta.
- Podpiąć poszczególne przewody do odpowiednich pinów gniazda zgodnie ze schematem:
- Pin 1 (żółty): Lewy kierunkowskaz
- Pin 2 (niebieski): Światło przeciwmgłowe
- Pin 3 (biały): Masa
- Pin 4 (zielony): Prawy kierunkowskaz
- Pin 5 (brązowy): Prawa pozycyjne
- Pin 6 (czerwony): Światła stopu (hamowania)
- Pin 7 (czarny): Światła pozycyjne lewe
- Sprawdzić działanie świateł.
Jak podłączyć gniazdo 13-pinowe do przyczepy?
Instalacja gniazda 13-pinowego działa na tej samej zasadzie, co 7-pin, ale wymaga dokładniejszego montażu i sprawdzenia większej liczby obwodów. Kroki:
- Wyrównaj piny.
- Wsuń wtyczkę i zablokuj połączenie.
- Schemat połączeń:
- Pin 1 (żółty): Kierunkowskaz lewy
- Pin 2 (niebieski): Światło przeciwmgłowe tylne
- Pin 3 (biały): Masa (dla styków 1-8)
- Pin 4 (zielony): Kierunkowskaz prawy
- Pin 5 (brązowy): Światła pozycyjne prawe
- Pin 6 (czerwony): Światła hamowania (stop)
- Pin 7 (czarny): Światła pozycyjne lewe
- Pin 8 (różowy): Światło cofania
- Pin 9 (pomarańczowy): Zasilanie ciągłe +12V
- Pin 10 (szary): Zasilanie +12V przed stacyjką
- Pin 11 (biały/czarny)
- Pin 12 (biały/niebieski)
- Pin 13 (biały/czerwony)

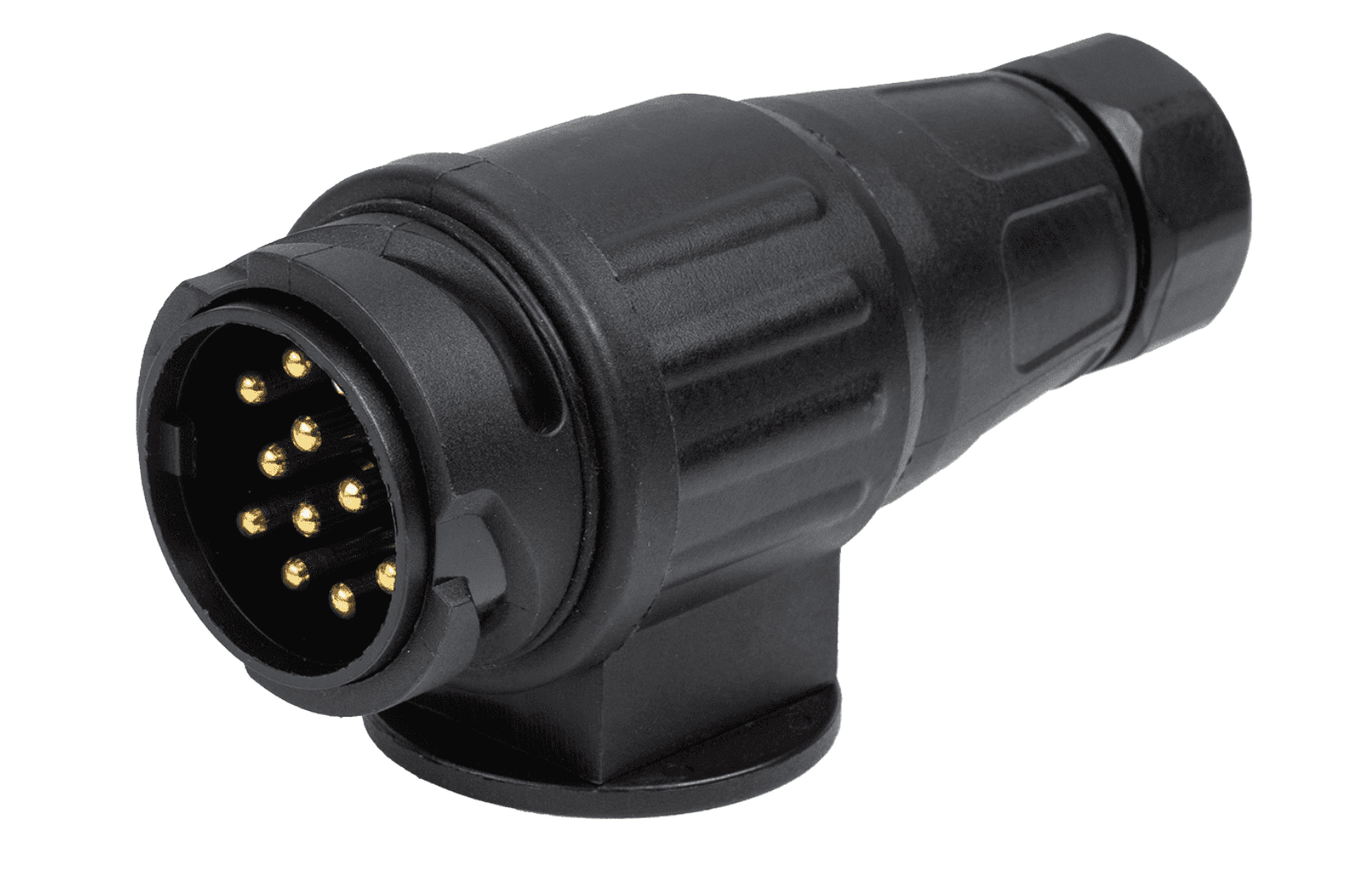

Jaka jest standardowa wtyczka przyczepy?
W Polsce nadal najczęściej spotykana jest standardowa wtyczka 7-pinowa, szczególnie w przyczepkach bagażowych i lekkich. Jednak w przypadku przyczep z dodatkowymi funkcjami coraz częściej montuje się wtyczki 13-pinowe, które oferują większą funkcjonalność i lepszą szczelność (dzięki obrotowemu systemowi blokowania).
Przy wyborze warto kierować się zarówno typem przyczepy, jak i możliwościami elektrycznymi samochodu. Pamiętaj, że zły dobór wtyczki do przyczepki może skutkować brakiem oświetlenia i karą w czasie kontroli drogowej.
Dopasuj wtyczkę do potrzeb i zgodnie z przepisami
Prawidłowe podłączenie przyczepy do pojazdu to obowiązek każdego kierowcy – nie tylko ze względu na przepisy, ale przede wszystkim dla bezpieczeństwa. Zarówno wtyczka do przyczepki, jak i gniazdo w samochodzie muszą być dopasowane do rodzaju i funkcji zestawu:
- Gniazdo 7-pinowe wystarczy do prostych, lekkich przyczepek.
- Gniazdo 13-pinowe to konieczność w przyczepach kempingowych i lawetach.
- Adaptery pozwalają łączyć różne typy złączy, ale z ograniczoną funkcjonalnością.
Pamiętaj, że zgodnie z obowiązującym prawem, każda przyczepa musi mieć w pełni sprawne oświetlenie. Nieprawidłowe podłączenie grozi nie tylko mandatem, ale także utratą kontroli nad pojazdem w trudnych warunkach drogowych.
